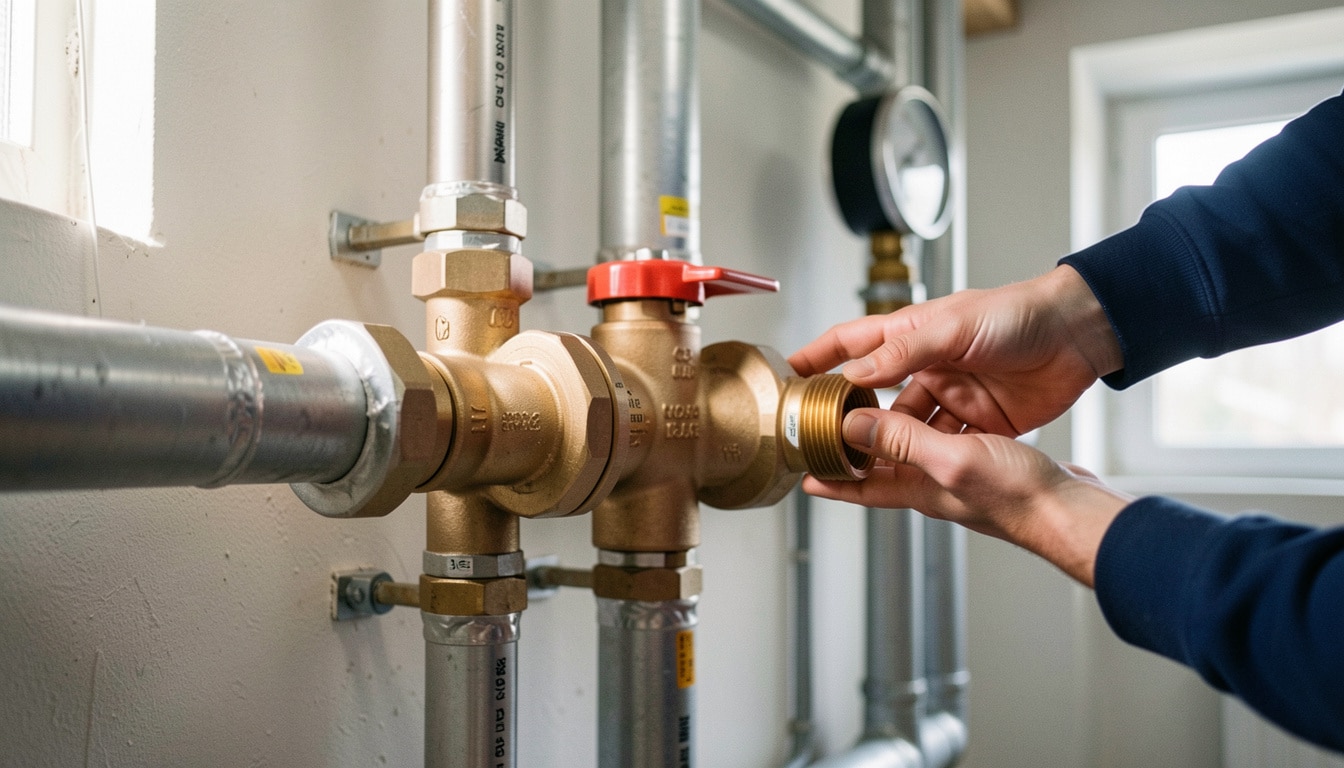

Vanne à trois voies : fonctionnement, choix et usages

Vous avez déjà eu l’impression qu’un circuit de chauffage “réagit” mal, comme si l’eau allait trop vite d’un côté et pas assez de l’autre ? Dans ce cas, la vanne à trois voies est un repère essentiel. Elle représente un organe de réglage qui oriente, mélange ou répartit un fluide dans un système de plomberie ou de chauffage. Cette pièce permet de mieux contrôler la température, le débit et le confort, tout en gardant une installation plus simple à piloter au quotidien.

Comprendre le rôle d’une vanne à trois voies dans un circuit

Définition simple et vocabulaire de base

Dans un circuit, la vanne à trois voies sert à faire passer un fluide d’une entrée vers une sortie, ou vers deux chemins selon sa position. Sa fonction repose sur trois orifices, ce qui la distingue d’une vanne classique à deux voies. Dans un système d’eau chaude, elle aide à guider le flux sans casser la circulation. On la retrouve sur des montages où le liquide doit être orienté avec précision, par exemple entre un départ, un retour et une branche secondaire.

• Définition : une vanne relie trois orifices.
• Rôle : diriger, mélanger ou répartir le fluide.
• Trois voies : entrée, dérivation et sortie.
• Différence : une vanne à 2 voies n’offre qu’un seul passage utile.

Imaginez un circuit simple où l’eau arrive depuis une pompe, traverse la vanne, puis repart vers un radiateur ou un ballon. Selon la position interne, le passage s’ouvre vers une branche ou l’autre. Mini logique : entrée → vanne → sortie A, ou entrée → vanne → sortie B. Cette caractéristique permet de garder une circulation stable, même quand le besoin change. Sur une installation domestique, le résultat se sent vite : moins de variations, plus de régularité.

Ce que change une troisième voie dans la circulation

La troisième voie apporte une souplesse que l’on ne retrouve pas sur une vanne simple. Elle permet de contrôler le passage du fluide sans tout arrêter, ce qui évite des à-coups dans le circuit. Cette voie supplémentaire devient utile quand il faut répartir l’eau vers deux usages différents ou renvoyer une partie du liquide vers un autre trajet. En pratique, vous gagnez en précision, et le système s’adapte mieux aux besoins réels du moment.

Mélange ou dérivation : deux logiques à ne pas confondre

Quand la vanne mélange deux arrivées

Dans un montage mélangeur, la vanne prend deux arrivées et les combine avant la sortie. C’est fréquent quand on veut abaisser une température trop élevée sans perdre en confort. L’action consiste à ouvrir ou fermer progressivement le passage de chaque flux pour obtenir un réglage variable. Une vanne mélangeuse bien réglée évite les écarts brusques, surtout sur un chauffage basse température. Vous contrôlez ainsi la qualité du mélange au lieu de subir une eau trop chaude ou trop froide.

• Vanne mélangeuse : deux arrivées vers une sortie.
• Vanne divertisseuse : un flux vers deux sorties.
• La position interne change la logique de circulation.
• Le réglage dépend du besoin de température.
• Le mode choisi doit correspondre au circuit réel.

Un exemple simple : si la vanne est à mi-position, une partie du flux part vers la branche chaude, l’autre vers le retour plus frais. En jouant sur la position, vous contrôlez le mélange avec finesse. C’est ce passage progressif qui fait toute la différence dans une installation bien pensée, car il limite les variations de sortie et améliore le confort.

Quand la vanne oriente un flux vers deux sorties

Dans l’autre mode, la vanne agit comme un répartiteur. Elle ouvre un passage vers une sortie puis vers l’autre, selon la demande. On parle alors de décharge ou de dérivation, ce qui permet d’orienter le flux sans créer de surpression inutile. Ce fonctionnement est utile quand deux circuits doivent être alimentés de manière alternée. La position de la vanne devient alors le point clé du réglage, car elle détermine où va le fluide à chaque instant.

Motorisation, actionneur et automatisation de l’installation

Le rôle du moteur dans l’ouverture progressive

Quand on motoriser une vanne, on ajoute un actionneur capable de déplacer l’organe interne avec précision. Dans une installation moderne, l’actionneur peut être électrique, pneumatique ou hydraulique, selon le niveau de contrôle recherché. Le but est simple : motoriser pour ajuster l’ouverture sans intervention manuelle. Ce type de système améliore la régulation de température, surtout quand la pompe travaille à débit variable. Vous obtenez alors un fonctionnement plus fluide, plus stable, et souvent plus économique.

• Actionneur électrique : courant 230 V ou 24 V, courant en chauffage.
• Actionneur pneumatique : rapide, adapté aux process.
• Actionneur hydraulique : robuste pour fortes contraintes.
• Actionneur modulaire : utile sur une installation automatisée.

Dans une chaudière équipée d’une régulation, l’actionneur reçoit un ordre selon la température mesurée. La vanne peut ainsi motoriser son déplacement par petites étapes, au lieu d’ouvrir brutalement. Ce mode de fonctionnement protège le circuit et améliore le confort. Quand tout est bien coordonné, la pompe, la vanne et la régulation travaillent ensemble, presque comme une équipe qui ajuste le débit en temps réel.

Les avantages d’une commande automatique

Une commande automatique permet de motoriser la vanne sans surveillance constante. C’est particulièrement pratique dans une maison équipée d’un plancher chauffant, où la température doit rester régulière jour et nuit. Le contrôle devient plus fin, et l’installation réagit vite aux variations de besoin. En 2026, les systèmes de gestion connectée rendent ce type d’automatisation encore plus accessible, avec des réglages précis et des retours d’état simples à lire.

Bien choisir et dimensionner selon le débit et la pression

Comprendre Kv et Kvs sans jargon

La sélection d’une vanne repose d’abord sur le débit attendu et la pression disponible. Pour éviter une erreur de dimensionnement, il faut regarder la caractéristique Kv ou Kvs, qui indique le passage du liquide à travers la vanne. Plus la valeur est élevée, plus le débit passe facilement. Une sélection juste évite de surcharger la pompe et de perdre en puissance utile. Dans un circuit d’eau, ce point change tout : trop petit, ça étrangle ; trop grand, ça manque de précision.

• Débit nominal du circuit.
• Pression disponible à l’entrée.
• Type de liquide ou de fluide.
• Raccord et port compatibles.
• Alimentation de l’actionneur.
• Caractéristique Kv ou Kvs adaptée.

Exemple concret : pour un circuit d’eau de 12 kW à 60 °C, on cherchera une vanne capable de laisser passer le bon volume sans créer de chute excessive. La sélection doit aussi faire correspondre le raccord et le port à la tuyauterie existante. Si vous ajoutez une vanne trop petite, la pompe force ; si vous prenez trop large, le réglage devient imprécis.

Les erreurs courantes de sélection à éviter

La première erreur consiste à choisir uniquement selon le diamètre, sans regarder la pression ni la puissance du circuit. La deuxième est d’oublier le type de liquide, surtout si la température varie beaucoup. Enfin, une mauvaise sélection du port d’alimentation peut inverser le sens attendu. Prenez le temps de comparer les fiches techniques, car une vanne mal dimensionnée finit souvent par coûter plus cher qu’un modèle mieux choisi dès le départ.

Usages concrets en chauffage, plomberie et industrie

Chauffage domestique et confort thermique

Dans le chauffage, la vanne à trois voies est souvent utilisée pour stabiliser un circuit de plancher chauffant ou pour protéger un ballon. Elle aide à maintenir une température régulière dans tout le système, sans variations désagréables. En plomberie, elle sert aussi à répartir l’eau entre plusieurs usages. Vous la retrouvez donc dans des installations où le débit doit rester cohérent, même quand plusieurs équipements demandent de l’énergie en même temps.

• Plancher chauffant.
• Ballon d’eau chaude.
• Distribution d’eau vers deux branches.
• Process industriel avec mélange de fluides.
• Dérivation entre deux circuits techniques.

Dans une installation automatisée, la vanne reçoit un ordre selon la température relevée par une sonde. Le système ajuste alors le débit pour garder le confort sans gaspillage. C’est cette logique de régulation qui rend l’équipement si utile dans les maisons récentes comme dans les ateliers. En industrie, on l’emploie aussi pour la robinetterie technique, où la précision compte autant que la fiabilité.

Plomberie et applications industrielles

En plomberie, la vanne à trois voies facilite la gestion de l’eau dans des circuits complexes, par exemple pour envoyer un fluide vers un point précis puis le réorienter. En industrie, elle devient un équipement de contrôle très courant, surtout quand il faut gérer des débits variables. La question n’est plus seulement “faire passer l’eau”, mais “où l’envoyer, et à quel moment ?”. C’est là que cette vanne montre toute son utilité.

FAQ – Questions fréquentes sur le fonctionnement et le choix

À quoi sert une vanne à trois voies ?

Elle sert à orienter, mélanger ou répartir un fluide dans un système. Son intérêt principal est de contrôler la circulation avec plus de finesse qu’une vanne classique.

Quelle différence entre mélange et dérivation ?

Le mélange combine deux arrivées vers une sortie, alors que la dérivation envoie un flux vers deux sorties. Le choix dépend du montage et du besoin de réglage.

Comment savoir quel montage convient à mon installation ?

Regardez le sens de circulation, la position de la pompe et la température à gérer. Un schéma de principe aide à sélectionner le bon montage sans se tromper.

Faut-il un actionneur pour la faire fonctionner ?

Non, pas toujours. Mais un moteur ou un actionneur facilite l’automatisation, surtout si vous voulez un réglage précis et une commande à distance.

Quels critères regarder pour bien la sélectionner ?

Vérifiez le débit, la température, le type de système, le raccord, l’alimentation et la valeur Kv. Ces éléments permettent de sélectionner une vanne adaptée à votre usage.
